MagTrack 15 Magnetschienensystem – Funktionsweise & Technik erklärt

Die MagTrack 15 Magnetschiene ist ein modernes, modulares LED-Beleuchtungssystem, das maximale Flexibilität bei Planung, Montage und späterer Anpassung bietet. Im Gegensatz zu herkömmlichen Lichtschienen wird sie mit 48 V Niederspannung betrieben und nutzt Magnetbefestigung für die Leuchten. Das System eignet sich sowohl für Wohnbereiche als auch für Gewerbe- und Ausstellungsflächen – überall dort, wo Licht flexibel eingesetzt werden soll.

1. Grundprinzip

Das Herzstück des Systems ist die Magnetschiene – ein nur 13,5 mm flaches Aluminiumprofil, das sich harmonisch in jede Raumgestaltung einfügt. Sie wird standardmäßig direkt an der Decke montiert, kann jedoch ebenso unter Putz eingelassen werden, um nahezu unsichtbar in die Architektur integriert zu werden. Trotz ihrer schlanken Bauform erfüllt die Magnetschiene gleich zwei Funktionen: Sie leitet den Strom für alle angeschlossenen LED‑Leuchten und dient gleichzeitig als präzises Magnetaufnahmeprofil, in das die Leuchtenmodule werkzeuglos eingesetzt werden. Die durchgängige 48 V‑DC‑Niederspannung macht den Betrieb nicht nur sicher, sondern auch energieeffizient und ermöglicht eine stabile Stromversorgung selbst bei langen Schienenstrecken.

Das minimalistische Design sorgt dafür, dass die Schiene wahlweise als elegantes Gestaltungselement sichtbar bleibt oder dezent im Hintergrund verschwindet – und dank ihrer modularen Bauweise lässt sie sich jederzeit erweitern, kürzen oder an neue Raumkonzepte anpassen.

2. Elektrische Versorgung

Damit das System funktioniert, wird es über ein 48 V-LED-Netzteil gespeist. Dieses wandelt die normale Netzspannung (230 V) in die erforderliche Niederspannung um. Der Strom gelangt über einen Stromeinspeiser (z. B. TLS-M1504) in die Schiene.

Je nach Layout kann der Strom an einer Schienenstelle eingespeist werden oder über mehrere Einspeisepunkte verteilt werden.

3. Verbindung und Erweiterung

Für gerade Strecken kommen starre Schienenverbinder (TLS‑M1502) zum Einsatz. Er sorgt für eine mechanisch stabile und zugleich stromführende Verbindung zwischen zwei Magnetschienen, sodass sich auch längere Lichtstrecken nahtlos realisieren lassen.

Soll die Schiene um eine Ecke geführt werden, stehen präzise gefertigte Innen- und Außeneck-Adapter zur Verfügung. Diese ermöglichen 90‑Grad-Winkelverbindungen in beide Richtungen und stellen sicher, dass sowohl die mechanische Stabilität als auch – in Kombination mit dem leitenden Eckverbinder – die elektrische Leitfähigkeit vollständig erhalten bleiben.

Für Installationen, bei denen kein exakter 90‑Grad-Winkel möglich oder gewünscht ist – beispielsweise bei schräg verlaufenden Decken, gebogenen Raumabschnitten oder architektonisch besonderen Grundrissen – kommen flexible, stromführende Verbinder wie der TLS‑M1503 zum Einsatz. Diese lassen sich an unterschiedliche Winkel anpassen und leiten den Strom dennoch zuverlässig weiter.

Durch die Kombination dieser Verbindungselemente lassen sich selbst komplexe Lichtlayouts mit durchgehendem 48 V‑Stromfluss umsetzen – ganz gleich, ob es sich um eine einfache lineare Strecke, eine verwinkelte Raumführung oder ein kreatives, mehrteiliges Schienenkonzept handelt.

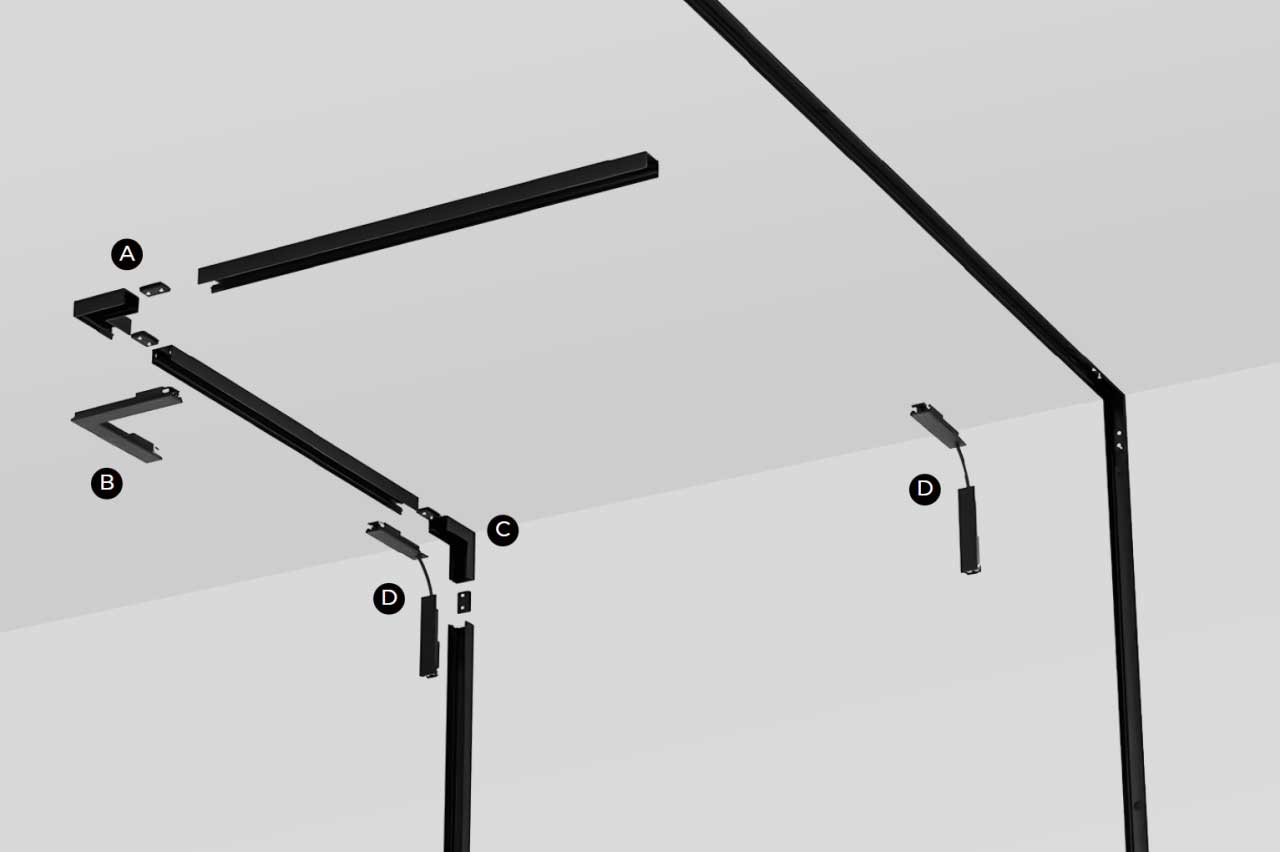

Nachfolgend finden Sie ein Bild über die unterschiedlichen Möglichkeiten der Profilmontage:

A) 90 Grad-Adapter für die Magnetschiene – Aufputz: Decke zu Decke
B) 90 Grad-Verbinder für die Spannungsführung der Magnetschiene
C) 90 Grad-Adapter für die Magnetschiene – Aufputz: Wand zu Decke
D) Flexibler Verbinder für die Spannungsführung der Magnetschiene

4. Die Leuchten

Das System erlaubt eine große Auswahl an LED‑Modulen, die sich beliebig kombinieren lassen – von präzisen Strahlern über blendfreie Arbeitslichter bis hin zu dekorativen Designleuchten.

Für gezielte Akzentbeleuchtung stehen kompakte Spotlights wie das M15S‑22 (präziser 24°‑Lichtkegel) oder leistungsstarke Doppelspots wie das M15S‑32(D) mit zwei separat ausrichtbaren Köpfen zur Verfügung.

Für eine breite, gleichmäßige Ausleuchtung eignen sich Gitterleuchten wie die M15G‑110, die dank spezieller Linsenstruktur besonders blendarm sind – ideal für Arbeitsflächen, Küchen oder Konferenztische.

Dekorative Akzente setzt die elegante Pendelleuchte M15I‑90, die mit ihrem fokussierten Lichtkegel perfekt über Esstischen oder Kücheninseln wirkt. Wer eine weichere, rundum gleichmäßige Lichtverteilung bevorzugt, greift zur M15IB‑80 Kugelpendelleuchte mit 360°‑Abstrahlung für gemütliche Wohn- und Empfangsbereiche.

Alle Module lassen sich dank der magnetsicheren Befestigung werkzeuglos einsetzen, jederzeit verschieben oder austauschen – so kann die Beleuchtung jederzeit an neue Anforderungen oder veränderte Raumkonzepte angepasst werden – sogar bei laufendem Betrieb.

5. Installationsbeispiele

Treppenhäuser

Das Magnetschienensystem ist im Treppenhaus eine hervorragende Ergänzung zu unserer bekannten LED‑Treppenbeleuchtung. Während die Stufenbeleuchtung gezielt jeden Tritt sicher und stilvoll ausleuchtet, sorgt die Magnetschiene für eine zusätzliche, gleichmäßige Ausleuchtung des gesamten Treppenraums. LED‑Spots können dabei gezielt Wände, Bilder oder architektonische Details akzentuieren.

So entsteht eine angenehme, repräsentative Lichtatmosphäre, die sowohl Sicherheit als auch ästhetische Wirkung erhöht.

Wohnzimmer mit Akzentbeleuchtung

Eine durchgehende Magnetschiene an der Decke mit einer Mischung aus Spotlights zur Hervorhebung von Bildern und linearen Leuchten für gleichmäßige Grundbeleuchtung.

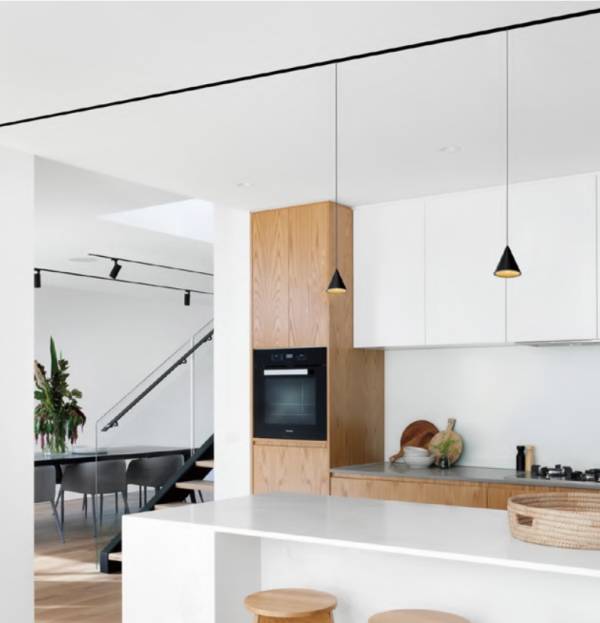

Küche mit Arbeitsflächenlicht

In der Küche sorgt die M15‑Magnetschiene für optimales Arbeitslicht und stimmungsvolle Beleuchtung zugleich. Über der Kücheninsel oder dem Esstisch schaffen Pendelleuchten ein angenehmes, fokussiertes Licht für gemeinsame Mahlzeiten.

LED‑Strahler sorgen für eine gleichmäßige Grundbeleuchtung der Arbeitsflächen, während LED‑Spots gezielt Akzente setzen – etwa für Regale, Dekoelemente oder den Frühstücksplatz. So wird die Küche funktional hell ausgeleuchtet und gleichzeitig wohnlich in Szene gesetzt.

Showroom oder Besprechungsräume

In Besprechungs- und Konferenzräumen kommt es auf eine ausgewogene Mischung aus Helligkeit und Präzision an. LED‑Strahler sorgen für eine klare, flächige Grundausleuchtung, die das gesamte Arbeitsumfeld homogen erhellt. Zusätzlich lassen sich LED‑Spots einsetzen, um Tische, Präsentationsflächen oder Wandbilder gezielt zu beleuchten.

Das Ergebnis ist eine professionelle Lichtatmosphäre, die produktives Arbeiten unterstützt und bei Bedarf schnell an unterschiedliche Situationen angepasst werden kann.

Flure und Korridore

Flure profitieren besonders von der schlanken, durchgehenden Linienführung der M15‑Magnetschiene. LED‑Strahler schaffen eine sichere und gleichmäßige Grundbeleuchtung für den gesamten Bereich, während LED‑Spots gezielt Wände oder Bilder akzentuieren. So wird der Flur nicht nur hell und funktional, sondern auch optisch aufgewertet – und wirkt bereits beim Betreten des Gebäudes einladend und modern.

6. Vorteile des Systems

• Maximale Flexibilität – Leuchten lassen sich jederzeit verschieben oder austauschen
• Sichere Niederspannung – 48 V DC für sicheren Betrieb
• Einfache Montage – auch nachträgliche Änderungen problemlos möglich
• Modulares Design – Schiene, Stromversorgung und Leuchten frei kombinierbar
• Ästhetik – schlanke Bauform (13,5 mm) in edlem schwarz matt

Fazit

Das MagTrack 15 Magnetschienensystem ist die perfekte Lösung für alle, die Wert auf flexible Lichtgestaltung, moderne Optik und einfache Anpassbarkeit legen. Egal ob im privaten Wohnraum, in Büros, Gastronomie oder Ausstellungen – das System passt sich jedem Raumkonzept an und bietet nahezu grenzenlose Gestaltungsmöglichkeiten.
